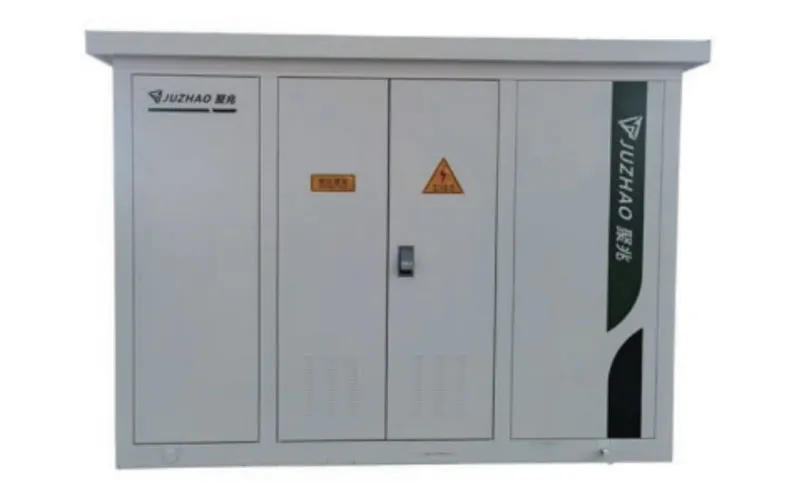

Предварительно собранная коробчатая подстанция серии YB-40.5(12) (обычно называемая коробчатой подстанцией) представляет собой предварительно собранный комплектный распределительный блок, объединяющий высоковольтное распределительное оборудование, трансформаторы и низковольтное распределительное оборудование в соответствии с конкретными конфигурациями проводки. Разработанная для трехфазных систем переменного тока 40,5(12)0,4 кВ или 40,5/12 кВ, она служит в качестве интегрированной подстанции для приема и распределения электрической энергии.
YB-40.5(12) Серия YB□-40.5(12) предварительно собранных коробчатых подстанций (обычно называемых коробчатыми подстанциями) представляет собой предварительно собранный комплектный распределительный блок. Он объединяет высоковольтное распределительное оборудование, трансформаторы и низковольтное распределительное оборудование в соответствии с конкретными конфигурациями проводки. Разработанный для трехфазных систем переменного тока 40,5(12)/0,4 кВ или 40,5/12 кВ, он служит в качестве интегрированного блока приема и распределения электроэнергии.
YB-40.5 (12) Коробчатые подстанции являются наружными изделиями, которые не занимают площадь здания, что позволяет снизить затраты на строительство. Они отличаются компактными размерами, небольшим весом, эстетичным внешним видом и компактной конструкцией. Установка является гибкой и удобной, соответствует требованиям национального стандарта GB/T 17467-2020. Они подходят для применения в городских сетях распределения, уличном освещении, промышленных и горнодобывающих предприятиях, высотных зданиях, жилых комплексах, нефтяных месторождениях, доках и строительных площадках.
♦ Высота над уровнем моря не более 1000 метров.
♦ Температура окружающей среды: верхний предел +40 °C, нижний предел -25 °C, средняя температура не более +35 °C в течение 24 часов.
♦ Горизонтальное сейсмическое ускорение не более 0,4 м/с², вертикальное ускорение не более 0,2 м/с².
♦ Места, свободные от сильных вибраций, ударов или опасности взрыва.
♦ Данный продукт состоит из высоковольтного распределительного устройства, трансформатора и низковольтного распределительного устройства, соединенных между собой. Он разделен на три функциональных отсека: высоковольтный отсек, трансформаторный отсек и низковольтный отсек. Высоковольтный отсек полностью функционален и состоит из вакуумного кольцевого главного блока HXGN□-12 и кольцевого главного блока SF6, образующих систему первичного электропитания. Он может быть сконфигурирован для кольцевой сети питания, терминального питания, питания от двух источников и других методов электропитания. Также могут быть установлены высоковольтные измерительные компоненты для удовлетворения требований к измерению высокого напряжения.
♦ В трансформаторах используются масляные трансформаторы с низкими потерями S22, S20 или другие типы, а также сухие трансформаторы серии SCB. Трансформаторный отсек оснащен автоматической системой принудительного воздушного охлаждения и системой освещения.
♦ Низковольтное отделение может быть сконфигурировано как панельное или шкафное в соответствии с требованиями пользователя, обеспечивая распределение электроэнергии, распределение освещения, компенсацию реактивной мощности и функции учета энергии. Это позволяет удовлетворить разнообразные потребности пользователей, облегчая управление электроэнергией и повышая качество снабжения.
♦ Высоковольтное отделение имеет компактную и рациональную конструкцию с комплексными функциями блокировки от неправильной эксплуатации. Все отсеки оснащены автоматическими системами принудительного воздушного охлаждения и освещения. Кроме того, все компоненты, выбранные для высоковольтных и низковольтных отсеков, являются надежными и удобными в эксплуатации, что обеспечивает безопасную и надежную работу с простым обслуживанием.
♦ Двойные методы вентиляции — естественный и принудительный воздушный поток — обеспечивают эффективное охлаждение. Как трансформаторный отсек, так и низковольтный отсек оснащены вентиляционными каналами с вытяжными вентиляторами, оборудованными устройствами контроля температуры, которые автоматически включаются и выключаются при достижении заданных пороговых значений, гарантируя работу трансформаторов в пределах нагрузочной способности.
♦ Конструкция корпуса предотвращает попадание дождевой воды и загрязняющих веществ. Корпус изготовлен из горячеоцинкованной стали с цветным покрытием или из панелей из нержавеющего алюминиевого сплава с антикоррозионной обработкой, что делает его пригодным для длительного использования на открытом воздухе. Это обеспечивает коррозионную стойкость, водонепроницаемость и пыленепроницаемость, продлевая срок службы и придавая эстетичный внешний вид.
| Серийный номер | Имя | Единица | Высоковольтная электрооборудование | Трансформатор | Низковольтные электрические приборы |
| 1 | Номинальное напряжение | KV | 7.2/12 | 7.2/0.4;12/0.4 | 0.4 |
| 2 | Номинальная мощность | KVA | Тип M 200-1250 | ||
| Тип P 50-400 | |||||
| 3 | Номинальный ток | A | 630 | 1000-2000 | |
| 4 | Номинальный ток отключения | A | Переключатель нагрузки 630A | 15-63 | |
| KA | Комбинированное электрическое устройство зависит от предохранителя. | ||||
| 5 | Номинальный кратковременный выдерживаемый ток | KA | 20(4s) | 200-400KVA | 15(IS) |
| >400KVA | 30(IS) | ||||
| 6 | Номинальный пиковый ток | KA | 31.550 | 200-400KVA | 30 |
| >400KVA | 63 | ||||
| 7 | Номинальный ток замыкания | KA | 31.550 | ||
| 8 | Выдерживаемое напряжение промышленной частоты (1 минута) | KV | Относительное и чередующееся 42 | Маслопогруженный 35 | 2.0 (Контур управления) |
| Перерыв на изоляцию 48 | Сухой тип 28 | 2,5 (главный контур) | |||
| 9 | Напряжение ударопрочности по току молнии | KV | Относительный и меж-75 | 75 | |
| Перерыв в изоляции 85 | |||||
| 10 | Степень защиты корпуса | IP2X | IP2X | IP30 | |
| 11 | Уровень шума | dB | Маслопогруженный 55 | ||
| Сухой тип <65 | |||||
| Примечание: Если мощность трансформатора менее 200 кВА, пункты 5 и 6 не требуются. | |||||
