Вот о чём часто спорят на объектах, когда речь заходит об автоматизации: самозапуск двигателей после восстановления питания. Все вроде понимают цель — минимизировать простой. Но когда в схеме стоит сухой трансформатор, особенно на вводе или для питания групп двигателей, начинаются тонкости взаимодействия самозапуск двигателей сухой трансформатор, которые в паспорте на реле самозапуска не прочитаешь. Многие думают, что если АВР отработал и напряжение появилось, то всё, процесс пошёл. А на деле — ложные срабатывания защит трансформатора или банальная перегрузка по току броска. Давайте по порядку, как это бывает в жизни.

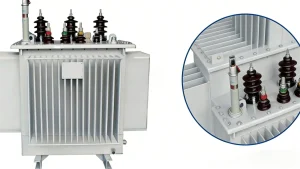

С ним работал много раз, например, с изделиями от ООО Хэбэй Чжэнцзюй Производство Электрического Оборудования. На их сайте https://www.zhengjupower.ru видно, что они делают упор на распределительное оборудование. И когда комплектуешь подстанцию, часто берёшь их сухие трансформаторы ТСЗ или подобные. Они хороши для пожаробезопасности, но их перегрузочная способность по току — момент ключевой при взаимодействии самозапуск двигателей сухой трансформатор. При самозапуске несколько двигателей могут потянуть ток в 5-7 раз выше номинального каждого. А трансформатор уже нагружен освещением, возможно, другими потребителями. Итог: защита трансформатора по максимальному току может воспринять это как КЗ и отрубить всё. Видел такое на одной фабрике — схема вроде правильная, но при имитации сбоя питания срабатывала защита на вводе. Пришлось пересматривать уставки и, что важнее, последовательность включения двигателей.
Здесь ещё есть момент с системой охлаждения. У масляного трансформатора есть запас по теплу, а у сухого — иначе. Повторяющиеся циклы бросков тока при неудачных попытках самозапуска (если первый не прошёл, а логика пытается ещё раз) — это прямой путь к перегреву обмоток в схеме самозапуск двигателей сухой трансформатор. В проектах это часто упускают, рассчитывая только на номинальный режим. На практике же нужно закладывать либо запас по мощности трансформатора, либо вводить задержку между запусками отдельных групп, что усложняет схему.
И ещё одно наблюдение: иногда пытаются сэкономить и поставить трансформатор впритык по мощности к сумме номиналов двигателей. Но при расчёте для схемы самозапуск двигателей сухой трансформатор нужно учитывать не номиналы, а пусковые токи и коэффициент загрузки до сбоя. Бывает, что до отключения часть двигателей работала в половину нагрузки, но при восстановлении питания они все стартуют одновременно. Трансформатор этого может не выдержать. Приходится либо ставить трансформатор с запасом, либо делать приоритетные и неприоритетные группы двигателей в алгоритме. Это та самая мелочь, которую не всегда найдёшь в типовых проектах.
Частая история — нестыковка между временем срабатывания АВР и временем готовности трансформатора принять нагрузку. АВР на базе современных микропроцессорных терминалов, тех же что и у ООО Хэбэй Чжэнцзюй в линейке автоматизированного контрольного оборудования, настраивается быстро. Но вот сухой трансформатор после подачи напряжения — он же не сразу устаканивается в магнитном смысле. Есть явление броска намагничивающего тока, которое длится несколько циклов. Если в этот момент реле самозапуска уже даёт команду на пуск двигателей, то суммарный бросок в схеме самозапуск двигателей сухой трансформатор может быть чудовищным. Видел, как на осциллограмме это выглядело как почти двухфазное КЗ. Защита отсечки сработала правильно, но задача-то не выполнена — двигатели не запущены.
Поэтому сейчас мы в проектах всегда закладываем двухэтапную логику. Первое — АВР переключил питание на резервный ввод (или восстановился основной). Второе — выдержка времени 0,5-1 секунда специально для стабилизации режима трансформатора. И только потом начинается опрос состояния двигателей и попытка их запуска. Это не textbook-подход, это именно набитая шишка. Некоторые заказчики спрашивают: ?А зачем ждать секунду, это же простой??. Объясняешь рисками полного отключения из-за ложной защиты — обычно соглашаются.
Ещё один гвоздь — настройка защиты от перегруза на самом трансформаторе. Её часто ставят с выдержкой времени по тепловой характеристике. Но при самозапуск двигателей сухой трансформатор кратковременный перегруз — это норма. Значит, нужно либо временно блокировать эту защиту на время запуска (что рискованно), либо правильно выбрать её времятоковую характеристику, чтобы она пропускала пусковой ток, но отсекала длительную перегрузку. Тут без подробного расчёта и, желательно, тестовых записей осциллографом не обойтись. Мы как-то налаживали систему на пищевом комбинате, так там пришлось снимать осциллограммы при разных сценариях, чтобы убедить заказчика скорректировать уставки. Помогло.
Был проект с насосной станцией, где питание шло через два сухих трансформатора 1000 кВА, работающих раздельно. Схема самозапуска была централизованной на общей панели управления. При отказе одного ввода, АВР должен был перебросить нагрузку на один трансформатор с последующим запуском всех насосов. В теории — да, трансформатор по расчёту держал сумму мощностей. На практике при первом же тесте сработала максимальная токовая защита. Почему? Потому что в расчёте не учли, что до отключения трансформаторы были загружены на 70% каждый, а при переброске на один пришлось принять 140% нагрузки в пусковом режиме. Сложность реализации системы самозапуск двигателей сухой трансформатор здесь была именно в этом неучтённом факторе. Решение оказалось неочевидным: пришлось ввести не только временную задержку, но и логику приоритетного пуска только критичных насосов, а остальные — в ручном режиме позже.
Другой случай связан с оборудованием от упомянутой компании. На одном из объектов стояли их КРУ и сухие трансформаторы. Заказчик хотел максимально автоматизировать всё, включая самозапуск вентиляторов главного проветривания в шахте. Там была своя специфика — некоторые двигатели с фазным ротором, с пуском через реостаты. Алгоритм запуска таких двигателей сложнее, и их бросок тока меньше, но длительнее. Сложность была в согласовании времени разгона этих двигателей с логикой контроля успешности в рамках схемы самозапуск двигателей сухой трансформатор. Реле обычно ждёт, когда ток упадёт до номинального, а тут процесс растянут. Пришлось настраивать индивидуальные таймеры на каждый такой привод, используя возможности той же автоматики от https://www.zhengjupower.ru. Получилось, но проект вышел не из дешёвых.
Из таких ситуаций рождается простое правило: не бывает универсальной схемы самозапуска. Под каждый объект, под конкретную конфигурацию трансформаторов (особенно сухих) и состав двигателей нужно считать, моделировать и тестировать. И всегда закладывать сценарий частичного успеха — что делать, если не все двигатели смогли запуститься. Иногда лучше оставить некоторые отключёнными и сигнализировать оператору, чем устроить каскадное отключение из-за перегруза трансформатора.
Если говорить о комплектации, то кроме самого трансформатора, критически важна система контроля его состояния. Для сухих трансформаторов это датчики температуры обмоток. При реализации схемы самозапуск двигателей сухой трансформатор хорошо бы иметь возможность блокировки запуска, если трансформатор уже перегрет до сбоя питания. Это редкость в типовых решениях, но мы в серьёзных проектах всегда закладываем такую связку. Панели управления, которые могут интегрировать данные от термодатчиков трансформатора и токовой нагрузки, — это уже необходимость, а не опция.
Что касается производителей, то, например, в продукции ООО Хэбэй Чжэнцзюй меня устраивает как раз модульность подходов. Можно взять их сухой трансформатор, а управление и защиту собрать на их же или совместимых компонентах автоматики. Это упрощает согласование характеристик для системы самозапуск двигателей сухой трансформатор. Важный момент — наличие в трансформаторах отводов для регулирования напряжения. При длинных кабельных линиях до двигателей падение напряжения может быть значительным, что ухудшает условия самозапуска. Возможность поднять напряжение на вторичной обмотке трансформатора на 5-10% иногда становится спасительной.
И последнее по аппаратуре — учёт состояния силовой сети до сбоя. Умные реле самозапуска должны анализировать не просто есть напряжение — нет напряжения, а и его качество до отключения. Если перед сбоем была длительная работа с пониженным напряжением, двигатели могли перегреться. Их автоматический запуск после восстановления питания может привести к повреждению. Поэтому современные системы для самозапуск двигателей сухой трансформатор должны учитывать историю. Это уже высокий уровень, но к нему стоит стремиться.
Итак, резюмируя опыт. Самозапуск двигателей сухой трансформатор — задача решаемая, но не тривиальная. Главный враг — неучтённые броски тока и тепловой режим трансформатора. Главный союзник — правильно выбранная временная логика и глубокая настройка защит под конкретные условия. Нельзя слепо копировать схемы с других объектов, даже если оборудование однотипное, как те же трансформаторы с сайта zhengjupower.ru. Нагрузка, длина линий, состав приводов — всё это меняет картину.
Самая большая ошибка — пытаться сделать полностью автоматический запуск ВСЕГО и СРАЗУ после появления напряжения в системе самозапуск двигателей сухой трансформатор. Надежнее и безопаснее проектировать каскадный или групповой запуск с контролем успешности каждого этапа. И всегда оставлять аварийный выход — возможность для оператора взять управление вручную, если автоматика не справилась со сценарием.
В конце концов, цель — не красивая схема в документации, а реальная бесперебойность работы при реализации схемы самозапуск двигателей сухой трансформатор. И иногда пара лишних секунд на запуск, но гарантия от полного обрушения системы из-за срабатывания защит трансформатора, — это именно то, за что тебя потом благодарят заказчики, а не ругают за простой. Думайте не только об алгоритмах, но и о физике процессов в железе. Это и есть главный секрет.
