Комплектное выдвижное коммутационное оборудование низкого напряжения типа GCS (далее «коммутационное оборудование») — это разработанное нашей компанией с учетом потребностей широкого круга клиентов оборудование, соответствующее национальным условиям, обладающее высокими техническими характеристиками, способное адаптироваться к требованиям развития рынка электроэнергии и конкурировать с существующими импортными продуктами. В настоящее время данная продукция широко используется потребителями электроэнергии. Коммутационное оборудование подходит для систем распределения электроэнергии на электростанциях, а также в нефтяной, химической, металлургической, текстильной промышленности и в высотных зданиях. На крупных электростанциях, в нефтехимических системах и других объектах с высоким уровнем автоматизации, где требуется подключение к компьютеру, данное оборудование используется в качестве низковольтного комплектного распределительного устройства в системах генерации и энергоснабжения с трехфазным переменным током частотой 50 (60) Гц, номинальным рабочим напряжением 380 В (400 В, 660 В) и номинальным током 4000 А и менее, для распределения электроэнергии, централизованного управления электродвигателями и компенсации реактивной мощности.
◆Температура окружающего воздуха: от -5 °C до +40 °C; среднесуточная температура не выше +35 °C; в случае необходимости следует снизить мощность в соответствии с фактическими условиями;
◆Высота над уровнем моря: 2000 м и ниже;
◆Относительная влажность: не более 50% при максимальной температуре +40 °C; при более низких температурах допускается более высокая относительная влажность (например, 90% при +20 °C); следует учитывать возможное влияние конденсации, возникающей в результате перепадов температуры;
◆При установке оборудования угол наклона от вертикальной плоскости не должен превышать 5°, а все шкафы должны быть установлены относительно ровно;
◆Оборудование должно устанавливаться в местах, не подверженных сильным вибрациям и ударам, а также в местах, где электрические компоненты и материалы не подвергаются коррозии;
◆При наличии особых требований со стороны заказчика их решение может быть согласовано с инженерами-техниками нашей компании.
При заказе пользователь должен предоставить следующие данные:

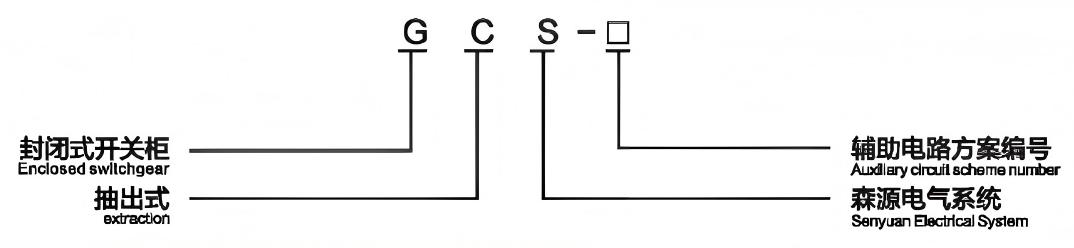

◆ Полную модель изделия, включая номер схемы основного контура и номер схемы вспомогательного контура;
◆ Блок-схему компоновки системы основного контура;
◆ Электрическую принципиальную схему вспомогательного контура;
◆ Перечень компонентов в шкафу;
◆ Настраиваемые параметры схемы, такие как напряжение, ток, время и т. д.;
◆ Другие особые требования, не связанные с нормальной эксплуатацией изделия.
| Номинальное напряжение главной цепи |
400V、690V |
Номинальное напряжение вспомогательной цепи |
AC230V、400V、 DC110V、220V |
|
| Номинальная частота |
50HZ |
|||
| Номинальное напряжение изоляции | 690V(1000V) | Испытательное напряжение промышленной частоты (В/5 с) | 2500 | |
| Номинальный ток | Горизонтальная шина≤4000A
|
1760 |
||
| Вертикальная шина1000A
|
Степень защиты |
IP30,IP40 |
||
| Номинальный кратковременный ток, выдерживаемый шиной (кА/с) |
50,80 |
Настройка шины |
Трехфазное четырехпроводное
|
|
| Номинальный пиковый ток, выдерживаемый шиной (кА/0,1 с) |
105,176 |
Трехфазная пятипроводная система
|
A、B、C、PE、N |
|
